產品特點：

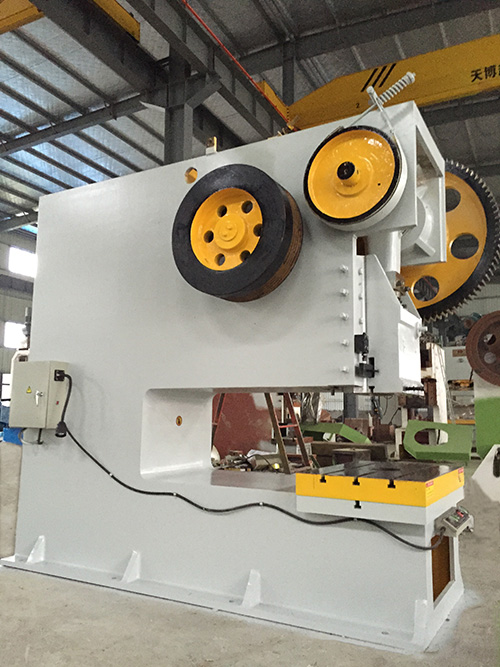

J21系列壓力機是普通型開式固定臺曲柄壓力機，其特點是左右開式機身(即C形機身)，工作臺在三個方向敞開，裝、卸模具和操作都比較方便。為機械化、自動化提供了良好的條件，因而被廣泛采用，它是板料沖壓生產的主要設備，可用于沖孔、落料、切邊、彎曲、淺拉伸和成形等工序。
技術參數：
|
序號 |
技術參數 |
單位
unit |
型號 |
|
J21-80 |
J21-100 |
J21-125 |
J21-160 |
J21-200 |
J21-250 |
|
1 |
公稱力 |
KN |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
|
2 |
滑塊最大行程 |
mm |
120 |
130 |
130 |
145 |
145 |
145 |
|
3 |
行程次數 |
Min-1 |
40 |
38 |
38 |
32 |
32 |
30 |
|
4 |
最大裝模高度 |
mm |
300 |
325 |
325 |
330 |
380 |
330 |
|
5 |
裝模高度調節量 |
mm |
80 |
120 |
120 |
100 |
100 |
80 |
|
6 |
滑塊中心至機身離 |
mm |
310 |
375 |
375 |
375 |
410 |
460 |
|
7 |
工作臺有效尺寸 |
前后 |
mm |
570 |
710 |
710 |
710 |
780 |
900 |
|
左右 |
mm |
860 |
1080 |
1100 |
1120 |
1200 |
1200 |
|
8 |
滑塊底面尺寸 |
前后 |
mm |
340 |
380 |
400 |
540 |
560 |
550 |
|
左右 |
mm |
400 |
450 |
450 |
650 |
700 |
770 |
|
9 |
模柄孔尺寸 |
直徑 |
mm |
50 |
50 |
50 |
65 |
65 |
65 |
|
深度 |
mm |
80 |
85 |
85 |
110 |
110 |
105 |
|
10 |
電動機 |
型號 |
|
Y132M-4 |
Y160M-6 |
Y160M-6 |
Y180L-6 |
Y132M - 7 |
Y225M-6 |
|
功率 |
KW |
7.5 |
11 |
11 |
15 |
18.5 |
30 |
|
由于產品不斷改進中，如出現此參數與實際數據不一致出，應遵照雙方的技術參數協議，恕不另行通知。 |
